Технология проведения кладки кирпичного колодца

Технология проведения кладки кирпичного колодца

Что лучше: кирпич или железобетонные кольца для сооружения дачного колодца? Вопрос, который сегодня задают многие дачники, пытающиеся решить проблему водоснабжения загородного участка. По многим позициям бетонные кольца лучше: с ними процесс сооружения колодца производится буквально за пару дней, это готовые прочные изделия. Но если водоносный слой располагается неглубоко (до 5 м), и кроме самого владельца дачи сооружать колодец никто не будет, то лучше завести кирпичи, купить дополнительные расходные материалы и попробовать ствол выкопанной шахты поднять своими руками. Единственное важное условие в этом процессе – правильно проведенная кладка кирпичных колодцев.

Шахта из кирпича

Возведение кирпичного колодца

Необходимо отметить, что вместо кирпича можно использовать камни для колодца. Это хороший строительный материал, который прекрасно справляется с негативным воздействием воды. Поэтому такой каменный колодец – это почти вечное сооружение, которое прослужит на даче, пока внутрь из водоносного слоя будет поступать вода. Правда, сооружать из камня колодец очень сложно, потому что этот материал – разные по размерам элементы, которые придется все время подгонять по размерам. Но тема статьи касается кирпичных сооружений, поэтому необходимо рассмотреть технологию кладки кирпича, которую используют при сооружении колодцев.

Колодец из камня

Камень — материал неоднородный и разнокалиберный, но эти его недостатки скрадываются его высокой прочностью. Для того, чтобы воспользоваться камнем при строительстве или отделке, всегда следует подвергать его обтесыванию. Для колодцев обычно используется песчаник, или известняк, и каждый камень примерно должен иметь вес в 30-40 кг. Изнутри стены колодца нужно постараться сделать как можно более ровными, или, по крайней мере, вогнутыми. Для этого камни скалывают в нужных местах, и обрабатывают тесанием, но предварительно надо убедиться в том, что все камни целы, и на них нет никаких трещин: непредвиденная трещина может со временем расшириться под весом конструкции, и, расколовшись, дать чересчур сильную и неравномерную усадку, или даже обвал всего строения.

Если хватит терпения и сноровки, проводить обтесывание можно как с помощью молота, так и с помощью другого более тяжелого инструмента, и когда обработка тесанием примерно необходимого количества камней закончено, можно провести и «репетицию». Для этого сначала сортируют камни по величине, а затем выкладывают их вдоль стенок колодца, не применяя цементный раствор. Нужна эта «репетиция» для того, чтобы узнать, набралось ли необходимое количество камней. После того, как «репетиция» окончена, вся свободная кладка разбирается, и теперь можно начать капитальное строительство колодца. При каменной кладке образуются большие щели, и неровные края, поэтому будьте готовы потратить на нее более крупную партию цемента и песка (основные составляющие раствора), чем на кладку из кирпича, или бетонных плит. Здесь уже играет большую роль эстетическая сторона использования при строительстве природного камня, то есть, если вы хотите иметь колодец, который был бы и красив и функционален, то придется и раскошелиться.

Итак, кладка начата. Впереди самое сложное: армирование и связка. Для начала дно заготовленного для колодца котлована выравнивают, используя для определения равномерности строительный уровень. Затем подготавливают своеобразный каркас, который будет держаться на специальных рамках. Рамки эти должны быть либо из водоустойчивого, крепкого дерева, а лучше всего, из металла, или бетона.

kolodec-iz-kamnyaТолщина рамок зависит от материала. Для металлической достаточно будет 10-15 см толщины, а деревянная должна состоять из нескольких досок, которые прикрепляются друг к другу с помощью больших гвоздей. Ну а ширина рамки должна быть такая, чтоб изнутри ее было незаметно, а снаружи кладки она выступала на 5-6 см. Рамы равномерно распределяют по всей высоте колодца, а затем соединяют их между собой длинными армированными штырями с резьбой на конце, с помощью этой резьбы штыри намертво прикручиваются к рамам. Рамы распределяются так: в самом низу самая крепкая, толстая рама—основание, а вверху остальные две, уже не такой большой толщины. Итак, две рамы, нижняя и средняя, соединяются между собой штырями с резьбой еще на поверхности, конструкция должна походить на перевернутую табуретку с круглым дном. На резьбу тщательно накручивают болты с шурупами, стараясь, чтобы конструкция стала очень крепкой. Затем ее опускают вниз, и обязательно нужно добиться ее неподвижности, закрепив конструкцию с помощью досок и бревен. Далее, на нижнюю раму наносится слой раствора, и на него уже кладется камень, постепенно заполняющий стенки. Нужно не забывать о своих удобствах для последующего спуска (он необходим для обслуживания колодца) и попутно в кладку закладывать скобки из металла, по которым будет легко спускаться вниз и прочищать время от времени дно колодца от загрязнений. Когда кладка дойдет до средней рамки, нужно к ней сразу прикрепить штыри, ведущие к третьей, завершающей рамке, закрепив и ее соответственно. После этого завершить кладку у третьей рамы.

Читайте так же:
Кирпич облицовочный гиперпрессованный фактурный

Если все камни примерно одинакового размера, то кладка производится обычным путем, а если разнокалиберные, тогда придется делать «слоистую» кладку. Нижний слой: крупные камни, верхний слой: мелкие, затем снова крупные и так далее, до конца. Нужно обязательно учесть то, что кладка камня должна быть как можно более ровной и изнутри, и снаружи, ведь чем она ровнее, тем устойчивее! Вот доступное объяснение этому: рано или поздно, колодец даст усадку, и когда это будет происходить, те камни, что остались торчать с наружной стороны колодца, вонзятся в грунт, и начнут торможение усадки. В свою очередь, усадка будет происходить неравномерно, и начнется «отставание» некоторых районов в кладке, образуются зазоры, сквозь них будет течь вода, и очень скоро весь колодец просто обвалится! Важно: чем глубже колодец, тем шире кладка, обычно отсчет ширины кладки идет от 30, до 50 см, еще надо оставить отверстия в боковой стенке такого колодца, в который вода поступает не со дна, а с боковых стен, отверстия нужны для фильтров, которые по окончании работ вставляются в них.

Есть еще более удобный путь к тому, чтобы достичь как можно ровной поверхности в стенке колодца. Для этого еще на поверхности изготавливают детали кладки: сделав круги, или полукруги из камней, закрепив их раствором, позже их просто опускают вниз, и слой за слоем закрепляют между собой. Не стоит забывать о дополнительном укреплении, для этого, отсчитывая каждые 4-5 рядов кладки, закладывать между ними металлическую проволоку.

Чтобы вода в дальнейшем не «терялась» по пути, надо закрыть все щели, поможет этому оштукатуривание внутренней стенки колодца, для штукатурки в идеале раствор должен быть 1:1, но возможно использовать и 1:2. Делать это нужно в два этапа, сначала идет разбрызгивание раствора жидкой консистенции на стенку, и после ее затвердевания, можно наносить и второй слой, более густой. Этот слой нужно обработать так, как обычные стены, то есть, тщательно разровнять, ведь ровные стенки легче очищать. Рамку из дерева не оштукатуривают.

Читайте так же:
Каким углем обжиг кирпича

Когда все работы по обработке стен окончены, можно приступить и к обработке дна, для этого дно колодца надо очистить от всего строительного мусора, оставшегося от предыдущих работ, и еще раз проверив на ровность, засыпать его крупным речным песком, заранее хорошо очищенным. Также, усыпать дно можно и очищенным гравием. Завершающий штрих происходит наверху: видимая наземная часть колодца обрабатывается, попутно в колодец надо заложить вентиляционные пути для проветривания, и все, работа завершена, и от вас требуется только следить за чистотой в колодце!

Какой вид отмостки выбрать?

Отмостку условно разделяют на мягкую и твердую. Для первой понадобится гидроизоляция из пленки, которую закрепляют скотчем вокруг шахты. Сверху насыпают слой песка, декорируют любым материалом: брусчаткой, кирпичом, натуральным камнем, деревом. Достоинство заключается в простоте устройства, долговечности, возможности легкого демонтажа.
Твердые варианты также выгодны. Не требует особых затрат отмостка из жирной глины. Она хорошо уплотняется, не деформируется, не понадобится ремонт. Бетонная конструкция сложнее в устройстве, но при соблюдении технологии служит практически вечно.
Однозначно сказать, какая отмостка лучше, нельзя, т.к. каждая отличается своими особенностями. Специалисты отдают предпочтение мягкой отмостке. Ее преимущества:

  • не давит на стенки шахты;
  • не отходит от них, как может случиться с бетоном;
  • не страшит проседание – легко подправить;
  • можно менять декоративное покрытие без демонтажа основания.

Для отделки используют любой материал, который хозяин посчитает уместным.

Технология кирпичной кладки

этапы укладки колодца

этапы укладки колодца

До начала кладки кирпичного колодца устраивают бетонное основание толщиной 10-15 см. Грунт под основанием должен быть тщательно выровнен. Обязательно используйте приборы для проверки уровня.

Тщательно проконтролируйте, чтобы днище колодца было расположено горизонтально. Смастерите три круглых рамы, диаметр верхней 1 метр, размер нижних рам увеличивайте пропорционально. Две верхние рамы делают из дерева, нижнюю раму изготавливают из металла.

Чтобы быть уверенным в правильной форме будущего колодца, сделайте шаблон. С помощью крючков он крепиться на кирпичный ряд и кладка колодца из кирпича будет проходить спокойно и уверенно.

обща схема колодца в разрезе

обща схема колодца в разрезе

При использовании шаблона даже не имея профессиональных навыков, вы точно выполните все работы.

Выполняя кладку, поэтапно поднимайте шаблон на следующий уровень ряда. Для укрепления кирпичного слоя, каждые пять рядов прокладывайте арматуру. От края кладки прокладывайте арматуру на расстоянии 20-25 мм.

Следите за тем, чтобы в процессе работы кладка кирпича не упиралась в промежуточную рамку. Рамы должны стоять вертикально и горизонтально, их установка проверяется специальными приборами. Уровень регулярно на протяжении всех работ проверяйте отвесом и уровнем. Располагайте кладку кирпича за 50 мм, зону между кладкой и рамой заложите раствором, для экономии и прочности раствора засыпьте щебень.

При кладке учтите следующие моменты :

    1. Свежеуложенный раствор следует тщательно уплотнить, чтобы не было зазоров и пустот. Затем нужно сжать раму, для плотного прилегания к нему.
    2. Если поступление воды предполагается с боковых отверстий, внизу кладки заранее предусмотрите небольшие отверстия для закрепления фильтров, фильтрование происходит за счет вставки пористого бетона.
    3. Как с наружной, так и с внутренней стороны кирпичной кладки, нужно наложить слой штукатурки. Для внешней стороны необходимо учесть размеры котлована, в котором производится кирпичная кладка колодцем. Для внутренней стенки — окончательный диаметр колодца. Раствор берется из расчета 1:1 или 1:2 и вырабатывается быстро, чем дольше раствор простаивает, тем слабее штукатурка в последствие.

    пример схема колодца

    пример схема колодца

    1. При кладке округлого колодца делается постепенное сужение к верхней части сооружения. Для этого переход от нижней к верхней части колодца делают с постепенным напуском до 3 см. Сужение производят с трех сторон колодца, оставляя четвертую сторону отвесной по всей высоте кладки. На этой стороне предусмотрены ходовые скобы. Они встраиваются в кирпичную стену по ходу работы в шахматном порядке и образуют лестницу. Для длительного срока службы, скобы, перед заделкой их в кирпичную стену колодца, красят водостойкой краской.

    Никогда не забывайте о правилах эксплуатации колодца. Иногда возникает потребность почистить колодец и необходимо спуститься в шахту. Перед тем как совершать подобные манипуляции, обязательно проверьте воздух в колодце на наличие углекислого газа. Для этого необходимо опустить зажженную свечу в колодец. Если пламя не гаснет, то смело можно опускаться в шахту. Иначе в течение 20-30 минут колодец нужно обязательно проветрить с помощью вытяжного вентилятора.

    Тщательно ограждайте доступ детей к колодцу. Скважина должна быть всегда закрыта специальной крышкой. Во избежание детских игр и попадания мусора в питьевую воду.
    Как устроен колодец смотрите подробнее на видео:

    Основные критерии кладки

    Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

    Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

    Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

    Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

    После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

    Типичные ошибки при возведении дымохода

    В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

    1. Плохой фундамент или основа
    2. Неподходящий кирпич
    3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
    4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
    5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
    6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

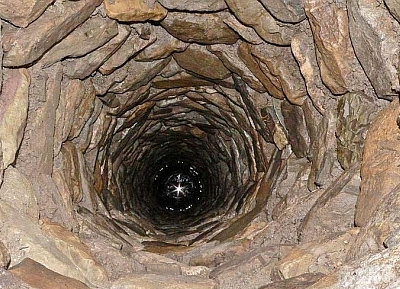

    Колодец из камня

    Природный камень (песчаник или известняк) отесывают. Внутренняя поверхность должна быть ровной или вогнутой. В отличие от кирпичных колодцев камень не одинаков по размеру. Поэтому вся кладка сопровождается отесыванием камня, для того, чтобы сколоть выступ и придать нужную форму. Сами камни должны быть чистыми, без трещин, весом 30-40 кг. Отесывание можно выполнять как обычным молотком, так и при помощи более тяжелых инструментов. Сначала камни раскладывают в кучи по размеру, затем укладывают без раствора, проверяют, хорошо ли они подобраны, затем разбирают и укладывают снова, уже на раствор. Необходимо помнить, что раствора, при строительстве колодца из камня требуется больше, чем при строительстве из кирпича, так как камни неровные, и зазоры между ними больше. Если камни разные по размеру, то их укладывают слоями.

    На крупные кладут слой мелких, а затем мелкие накрывают крупными. Кладка должна быть ровной не только с внутренней стороны, но и с внешней, так как при опускании колодца, что неизбежно произойдет, выступающий камень может зацепиться за грунт и кладка будет разорвана. В образовавшуюся щель в колодец будет поступать верховая вода. В худшем случае колодец будет разрушен. Толщина стенок кладки может быть от 30 до 50 см, что зависит от глубины колодца.

    Колодец из камня

    Самым сложным моментом при строительстве каменных колодцев является укрепление кладки арматурой и связка швов. Дно котлована обязательно необходимо выровнять. Заранее изготавливают три рамы. Нижняя должна быть из более прочного материала, так как на нее придется вся тяжесть камня. Это может быть металл, бетон или прочное дерево. Она должна быть толщиной 10-15 см, это зависит от прочности материала. Металлическая, например, может быть тоньше, а деревянная — толще. По внешнему диаметру она должна быть шире кладки на 5-6 см, по внутренней стороне должна совпадать с кладкой. Если рамы деревянные, то их изготавливают из нескольких слоев досок, скрепленных длинными и загнутыми с обратной стороны гвоздями. Вторая и третья рамы могут быть тоньше и меньшего диаметра. Все рамы скрепляют между собой арматурой (металлическими стержнями). Стержни должны быть очень жестко закреплены в рамах.

    Для этого применяются стержни с резьбой на концах, и крепят их к рамам при помощи гаек и шайб. Сначала сборку нижней и средней рамы осуществляют на земле, затем конструкцию опускают в котлован. Всю конструкцию в шахте необходимо закрепить досками или бревнами. На нижнюю раму укладывают слой раствора и поднимают кладку до средней рамы. Не доходя до средней рамы 8-10 см, укрепляют арматуру и верхнюю раму. Затем укладывают камень до верхней рамы. Для того, чтобы кладка была идеально ровной, можно изготовить шаблон, который может быть как в виде кольца, так и в виде полукольца. Но его диаметр должен быть на 1см меньше, чем сама кладка, для свободного продвижения внутри нее. Если поступление воды в колодец боковое, то необходимо оставить несколько отверстий для вставки в них фильтров. Сразу же необходимо закреплять в кладке металлические скобы для того, чтобы можно было спуститься в колодец для его очистки.

    Кладка колодца

    Во время кладки через каждые 4-5 рядов необходимо прокладывать проволоку. Стенки каменных колодцев изнутри оштукатуривают раствором 1:1, 1:2. Оштукатуривать рекомендуется в два приема. Сначала более жидким раствором методом разбрызгивания нанести первый слой, который очень хорошо проникнет во все щели, складки, поры. Когда первый слой начнет «схватываться», наносится второй слой, более густой. Этот слой тщательно разравнивается. Чем ровнее поверхность, тем легче ее чистить. Деревянные кольца штукатурить не следует. Дно колодца тщательно очищают и засыпают крупным речным песком или гравием. Верхняя часть колодца тоже выполняется круглой. Как и в деревянных колодцах, необходимо предусмотреть вентиляцию колодца. А в дальнейшем следить за состоянием колодца и чистить его.

    Некоторые рекомендации

    Название граней кирпича

    Длинная сторона кирпича – это ложка. Боковую сторону кирпича – называют тычки. Постель – так называется верхняя и нижняя поверхность кирпича. Фаска – срез по краю кирпича.

    • если вода в ваш колодец из кирпича будет поступать с боков, то не забудьте оставить окна для монтажа фильтров, они могут быть сделаны из пористого бетона;
    • если ваш колодец достаточно глубок, то для его обслуживания установите стальные скобы, надежно закрепите их в кладке. Глубина их крепления должна быть не меньше 120 мм на расстояние в 200 мм. Защитить их от ржавчины может двойной слой водостойкой краски;
    • с наружной стороны кладку желательно оштукатурить, для этого котлован надо готовить надлежащего размера. Штукатурить надо раствором, который готовится в пропорциях 1:1 или 1:2. Разбавляют водой и размешивают до состояния густой сметаны. Штукатурку наносите за один раз и тщательно выравнивайте полутерком. Раствор используйте в течение часа. Чем дольше он стоит, тем меньше его прочность;
    • чтобы уменьшить трение между кладкой и грунтом, расстояние между основной рамой и первым дополнительным кольцом можете обшить досками, монтируя их вертикально, но делать это нужно так, чтобы они не мешали кладке;
    • внутренние стенки колодца, сделанного своими руками, надо качественно оштукатурить. Обычно их штукатурят в два этапа, но помните, что наносить штукатурку можно только после того, как вы выполнили первый захват или ярус.

    Раствор готовьте аналогично, как и для штукатурки наружной стены кладки. Перед тем как его наносить на кладку, готовят более жидкий раствор, который наносят слоем в 5 мм. Он свободно проникает и заполняет все неровные места кладки и отлично схватывается. Потом на него наносят второй слой потолще. Тщательно равняют его. Для более качественного выполнения работы можно установить маяки. Сделать их можно из раствора или из специально приготовленных деревянных реек. Наносите раствор и растирайте его, опираясь на рейки правилом.

    Оштукатуривание проводится сверху вниз. Деревянное кольцо, сделанное вами на стыке рам, штукатурить не надо.

    Правильные аксессуары

    Детали — очень важная часть оформления колодца. Здесь тоже много нюансов, мы с вами остановимся лишь на одном — емкости для воды. Что это будет? Возможно, обычное оцинкованное ведро — наиболее практичный вариант для колодца, который постоянно используется в хозяйстве. Но даже ведро может быть нарядным — взгляните:

    Аксессуары для колодца тоже могут быть нарядными

    Аксессуары для колодца тоже могут быть нарядными

    Намного колоритнее выглядит деревянная бадейка. Только учтите: если вы намерены использовать ее по назначению — поднимать воду из колодца, — неплохо бы найти хорошего мастера, знающего секреты изготовления подобных изделий. Чтобы и не протекала она, и не сгнила от постоянного контакта с влагой, и вкус воды не портила.

    Хотите деревянную бадейку - найдите хорошего мастера для ее изготовления

    Хотите деревянную бадейку — найдите хорошего мастера для ее изготовления

    Если колодец у вас декоративный — используйте ведро в качестве контейнера для цветов. Можно просто поставить в него горшок с цветущим растением, можно насыпать грунт и высадить однолетники — фантазируйте!

    Если колодец декоративный - используйте ведро как контейнер для цветов

    Если колодец декоративный — используйте ведро как контейнер для цветов

    А у вас на даче есть колодец? Декоративный или обычный? Как вы его оформили? Расскажите, поделитесь фотографиями — вдруг кому-то ваши идеи будут полезны!
