Фасады. КНАУФ АКВАПАНЕЛЬ ® Наружная стена

Фасады. КНАУФ АКВАПАНЕЛЬ ® Наружная стена

Каркасно-обшивная ненесущая наружная ограждающая конструкция. Более тонкая, легкая и гибкая строительная система по сравнению с массивными конструкциями из кирпичей и блоков. Применяется для возведения фасадов в зданиях различного назначения.

  • Альтернатива кирпичной и блочной кладке
  • Быстрые строки строительства
  • Тонкая и легкая конструкция
  • Сокращение стоимости строительства
  • Возможность создания криволинейных поверхностей

Каркасно-обшивные наружные стены

Международные спортивные арены

Основание под тонкий штукатурный слой

Прочные и абсолютно влагостойкие конструкции для фасадов и интерьеров

Альбом технических решений

КНАУФ АКВАПАНЕЛЬ ® Наружная стена — это строительная система нового поколения, разработанная для создания долговечных строительных конструкций и обладающая преимуществами, не характерными для традиционных строительных материалов.

Будучи строительной системой, устойчивой к атмосферным воздействиям, КНАУФ АКВАПАНЕЛЬ ® Наружная стена представляет собой наружную ограждающую конструкцию стен, способную выдерживать экстремальное количество осадков и перепады температур. АКВАПАНЕЛЬ ® Цементная плита, входящая в состав системы, является абсолютно влагостойкой и производится из неорганических материалов, поэтому она не подвержена образованию плесени и грибка, не размягчается и не набухает при воздействии воды.

Вес конструкции КНАУФ АКВАПАНЕЛЬ ® Наружная стена на 75% ниже, чем стены, возведенный с использованием традиционных материалов, при этом система предоставляет большую свободу дизайна и превосходные эксплуатационные характеристики во всех сферах применения. Новое строительство или реконструкция, КНАУФ АКВАПАНЕЛЬ ® Наружная стена предлагает непревзойденные преимущества в области экономичности и экоустойчивости.

Преимущества

Экономичность

  • Сокращение сроков строительства — до 27% экономии времени до окончания этапа финишной отделки
  • Более тонкая конструкция стены (по сравнению со стенами, возведенными из кирпичей и блоков) — до 8% прироста внутренней площади здания
  • Более низкий вес стен (до 75% меньше кирпичных и блочных) — экономия при возведении несущих конструкций
  • Стоимость строительства наружных стен ниже, чем при использовании традиционных материалов
  • Оперативное закрытие теплового контура здания создает защиту от атмосферных воздействий, позволяя быстрее приступить к внутренней отделке.

Многогранный дизайн: создание криволинейных поверхностей, возможны различные варианты отделки

Эксплуатационные характеристики

  • Огнезащитные, акустические и теплоизоляционные параметры конструкции сопоставимы с параметрами традиционных материалов

Экоустойчивость

  • Снижение до 50% потребления первичной энергии
  • Сокращение до 30% выбросов СО2
  • Лучшая энергоэффективность — показатели удельного расхода тепловой энергии на отопление здания выше нормативных на 80%

Строительная система КНАУФ АКВАПАНЕЛЬ ® Наружная стена не ограничивает площадь здания — она создает пространство. Результат использования системы — до 8,4% больше внутреннего пространства, по сравнению с использованием традиционных материалов.

Система имеет Сертификаты EPD, LEED; Сертификат института строительства и биологии Розенхайм.

Комплексное решение

Компания КНАУФ предлагает комплектную строительную систему наружных стен для вашего проекта. Это законченное решение, каждый компонент которого можно приобрести у нас.

Ознакомьтесь со всем ассортиментом материалов и комплектующих системы КНАУФ АКВАПАНЕЛЬ ® Наружная стена.

Построить стены с применением КНАУФ АКВАПАНЕЛЬ ® Наружная стена не только проще, но и быстрее, чем построить из кирпича и блоков, что позволяет достичь окупаемости инвестиций в более короткие сроки. Посмотрите, как мало времени занимает монтаж конструкции.

Строительная система КНАУФ АКВАПАНЕЛЬ ® Наружная стена применяется в различных архитектурно-строительных проектах:

  • в каркасно-панельном деревянном домостроении;
  • в зданиях со стальным каркасом;
  • в монолитно-каркасном домостроении.
Области применения
  • Общественные сооружения
  • Торговые и офисные здания
  • Жилые здания
  • Строительство промышленных объектов

Строительная система КНАУФ АКВАПАНЕЛЬ ® Наружная стена — это конструкция каркасно-обшивных наружных стен, включающая:

  • стальной каркас из термопрофилей,
  • наружную облицовку из плит АКВАПАНЕЛЬ ® Наружная,
  • внутреннюю облицовку из гипсокартонных (гипсоволокнистых) КНАУФ-листов или из плит АКВАПАНЕЛЬ ® Внутренняя.

Воздушная полость между стойками каркаса заполнена тепло-, звукоизоляционным материалом.

С наружной стороны конструкции под обрешеткой устраивается гидроветрозащитный слой, а между листами внутренней облицовки — пароизоляционный. Между гидроветрозащитным слоем и наружной облицовкой конструкции создается воздушный зазор.

Технические параметры
  • Класс пожарной опасности системы — К0 по ГОСТ 31251.
  • Конструкции могут применяться для создания наружных ненесущих стен вновь строящихся зданий и сооружений различных уровней ответственности, всех степеней огнестойкости и классов функциональной и конструктивной пожарной опасности по Техническому регламенту о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ от 22.07.2008)
  • Применяется для зданий высотой — до 150 м.
  • Применяется в районах с различными температурно-климатическими условиями по СП 131.13330.2012 в сухих, нормальных или влажных зонах влажности по СП 50.13330.2012 а так же с неагрессивной, слабоагрессивной и среднеагрессивной окружающей средой по СП 28.13330.2012.
Расход материалов
Поз.НаименованиеЕд-ца изм.Кол-во на м 2
1АКВАПАНЕЛЬ ® Цементная плита Наружнаям 21,0
2Гидроветрозащитная пленка Tyvek Housewrapм 21,1
3Термопрофиль направляющийпог. м0,7
4Термопрофиль стоечныйпог. м2,0
5Вертикальная обрешеткапог. м2,6
6Горизонтальная обрешеткапог. м2,0
7Изоляционный материалм 21,0
8Пароизоляционный материалм 21,1
9АКВАПАНЕЛЬ ® Самонарезающий винт (SN, SB)шт.18
10АКВАПАНЕЛЬ ® Шпаклевка для швовкг0,7
11АКВАПАНЕЛЬ ® Армирующая лента (серпянка)пог. м2,1
12АКВАПАНЕЛЬ ® Армирующая сеткам 21,1
13КНАУФ-Севенер (Базовый штукатурный слойс утопленной армирующей сеткой)кг7,0
14КНАУФ-Изогрунд (Грунтовка)мг200
15КНАУФ-Диамант (Финишный декоративно-отделочный слой)кг3,8
16Внутренняя обшивка (КНАУФ-лист, КНАУФ-суперлист, АКВАПАНЕЛЬ ® Внутренняя)м 22,0

КНАУФ-Раслер — смесь сухая шпаклевочная белая на смешанном вяжущем с полимерными добавками. Для наружных и внутренних работ. Возможно применение во влажных и мокрых помещениях.

КНАУФ-Севенер — Сухая смесь на цементной основе. Содержит фракционированный песок, специальные волокна и полимерные добавки.

Грунтовка готовая к применению, быстросохнущая, паропроницаемая на основе полимерной дисперсии.

КНАУФ-Виртон — сухая смесь на цементной основе для наружных и внутренних работ. Содержит фракционированный песок, специальные армирующие волокна, полимерные и модифицирующие добавки, обеспечивающие затвердевшей растворной смеси высокую прочность, адгезию, трещиностойкость и водоотталкивающие свойства.

КНАУФ Мульти-финиш серый

Шпаклёвка КНАУФ Мульти-финиш «СЕРЫЙ» — сухая смесь на основе цемента с заполнителем, полимерными добавками, и армирующим волокном. Применяется для наружных и внутренних работ.

КНАУФ Мульти-финиш серый

КНАУФ Мульти-финиш белый

Шпаклёвка КНАУФ Мульти-финиш «Белый» — сухая смесь на основе цемента с заполнителем, полимерными добавками, и армирующим волокном. Применяется для наружных и внутренних работ.

КНАУФ Мульти-финиш белый

АКВАПАНЕЛЬ ® Армирующая лента шириной 10 см

Лента армирующая. Предназначена для армирования стыков плит.

АКВАПАНЕЛЬ ® Армирующая сетка

Стеклосетка армирующая наружная. Применяется для армирования базового штукатурного или шпаклевочного слоя.

АКВАПАНЕЛЬ ® Шурупы с острым концом SN

Шурупы с острым концом для крепления плит к деревянному или стальному каркасу.

АКВАПАНЕЛЬ ® Шурупы с высверливающим концом SB

Шурупы с высверливающим концом. Применяются для крепления плит к стальному каркасу.

У данного стройматериала имеется достаточно широкая область применения, которая касается не только облицовки зданий, но и реконструкции фасадов, а также устройства навесных потолков. Для данной панели характерна ровная поверхность, которую весьма удобно использовать в качестве основы для отделочных материалов. Этот тип панелей легко устанавливается даже на неровных поверхностях. При необходимости водостойкую цементную плиту можно гнуть, и радиус ее искривления может доходить до 3 метров.

Эта конструкция представляет собой достаточно прочную базу для завершающей отделки помещений, для которых характерны довольно сложные условия эксплуатации. Как и первый вариант водостойкой цементной плиты, внутренняя аквапанель отлично гнется, поэтому вы сможете придать ей абсолютно любую форму, какую захотите.

Какая система утепления лучше держит тепло

В хорошо прогретом доме из кирпича или бетона у стен с наружным утеплением тепловая инерция выше. За счет своей теплоемкости они выполняют роль аккумулятора энергии и дольше сохраняют тепло даже при открытой форточке, а дом, утепленный изнутри, хоть и прогревается быстрее, но так же стремительно остывает из-за проникающего холодного воздуха.

Система внешней теплоизоляции с тонким штукатурным слоем. Как правильно утеплить загородный дом

Отделка каркасного дома из ЦСП

Наружную облицовку ЦСП можно выполнять определенным способом, при котором стены дома ЦСП утепляются или нет. В обоих случаях вначале к стенке прикрепляют брусовую обрешетку не меньше 50х50 миллиметров с шагом в шестьдесят сантиметров. При этом обрешетка состоит исключительно из горизонтально или лишь вертикально размещенных брусков.

применение цементно стружечной плиты для фасада

Обрешетка под ЦСП может быть заодно выполнена из оцинкованного профиля, используемого для обшивки гипсокартонного материала. Затем между обрешеткой укладывают утеплитель, в частности, базальтовую вату – ее фиксируют к стенке с помощью дупелей, а сверху утеплитель покрывают мембраной, надежно защищающей конструкцию от ветра – ее крепят к обрешётке, используя степлер. При этом покрашенный вентилируемый фасад должен обладать зазором между мембраной для ветрозащиты и внешней кромкой обрешетки не меньше двух сантиметров.

монтаж цсп на стены каркасного дома

В панели фасада по каждой кромке, опирающейся на обрешетку, необходимо высверлить не меньше трех отверстий такого же диаметра, как у самореза – благодаря ему будет выполняться фиксация ЦСП к обрешетке. Выполняя отделку ЦСП саморезы нужно использовать исключительно анодированные и оцинкованные, а темные саморезы не подойдут, поскольку они подвержены появлению ржавчины из-за которой может ухудшиться наружный вид поверхности. Чтобы обезопасить конструкцию от температурных расширений необходимо стыки ЦСП выполнять с зазором в четыре-пять миллиметров – их требуется заделывать с помощью герметика, изготовленного из силикона, или шпаклевки для внешних работ.

В случае, если это необходимо, то резка ЦСП осуществляется с применением болгарки с кругом, предназначенного для каменного или бетонного материала. Обшитый фасад для ЦСП без декора можно подвергнуть покраске или отделке с помощью декоративной штукатурки, перед этим произведя обработку грунтовки, – при этом грунтовка для ЦСП применяется углубленного проникновения.

цементные плиты для фасадов

При монтаже ЦСП на фасад для покраски плит краской нужно сделать углубление всех саморезов на один миллиметр и зашпаклевать.

При этом шпаклевку для внешних работ можно использовать в качестве шпаклевки для ЦСП. После того, как шпаклевка высохнет, понадобится убрать шероховатости с помощью наждачной бумаги и вытереть пыль с плит, используя влажную тряпочку. Вначале выполняется нанесение слоя грунтовки углубленного проникновения с помощью кисточки или валика, а затем после того, как грунтовка высохнет, можно выполнять нанесение краски по ЦСП.

облицовка фасада под камень

Фасадная фактурная плита ЦСП фрезерованная под кирпич и камень. . Цементностружечные панели легко резать, сверлить. Они подвергаются фрезеровке, шлифовке.

Отделка фасада цементностружечными плитами (ЦСП). Обзор фасадных плит: hpl-панель, rock-панель, тонкий керамогранит, фиброцемент и другие. Преимущества и недостатки сайдинга.

Облицовочные панели для фундамента дома

Цоколь экономично и надежно можно облицевать плитами цсп. . Крепить цементностружечные панели или ПВХ следует строго с лева на право(если у вас не одна панель, то снизу вверх).

Для экономии времени можно сразу использовать клинкерные термопанели для фасада. тепленная фасадная фактурная плита цсп (цементностружечная плита) фрезерованная под кирпич и камень стоит дороже аналогов без утеплителя.

Легкость. Пеноблок весит намного меньше, чем кирпич, монолитные плиты , натуральный камень и другие материалы, которые часто применяются для строительства жилых . Отделка фасада цементностружечными плитами (ЦСП).

Цементностружечная плита. . К недостаткам ЦСП стоит отнести большой вес и низкую прочность на изгиб. Крепится этот вид плит с помощью саморезов или заклепок.

Система КНАУФ АКВАПАНЕЛЬ® Наружная стена

Это комплексное решение, полностью готовое к применению, которое включает в себя цементные плиты АКВАПАНЕЛЬ®Наружная с тонким штукатурным слоем, каркас из стальных оцинкованных профилей и внутреннюю облицовку из гипсокартонных (гипсоволокнистых) КНАУФ-листов или из плит АКВАПАНЕЛЬ® Внутренняя. Воздушная полость между стойками каркаса заполнена теплоизоляционным материалом. С наружной стороны конструкции под обрешеткой устроен гидроветрозащитный слой, а между внутренними облицовочными листами — пароизоляционный. Между гидроветрозащитным слоем и наружной облицовкой устраивается воздушный зазор.

Изображение предоставлено ООО «КНАУФ ГИПС»

Изображение предоставлено ООО «КНАУФ ГИПС»

Благодаря тому, что базовым компонентом системы является армированная стекловолокном плита, разработка КНАУФ не уступает кирпичу и бетону по показателям ударопрочности и сейсмоустойчивости. При этом она является сравнительно тонкой и легкой — всего 16 килограммов на квадратный метр.

Меньший вес конструкции стены автоматически снижает нагрузку на фундамент и перекрытия, а значит, позволяет снизить стоимость проекта. В свою очередь, более тонкая конструкция стены (по сравнению со стенами из кирпичей и блоков) обеспечивает до 8% прироста внутренней площади здания.

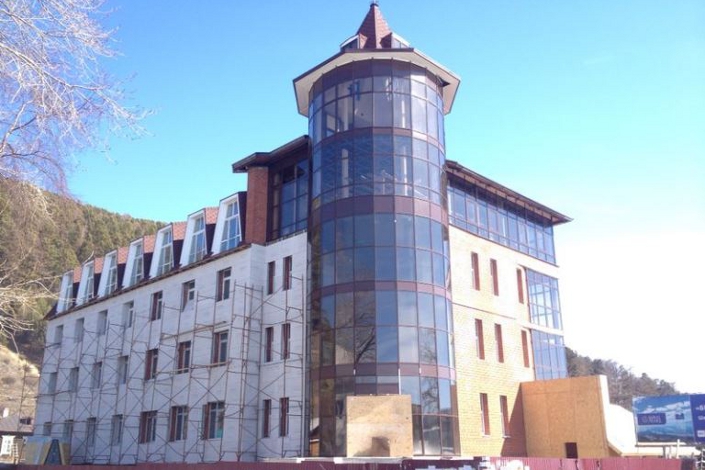

Гостиница, поселок Листвянка. Фото предоставлено ООО «КНАУФ ГИПС» Гостиница, поселок Листвянка. Фото предоставлено ООО «КНАУФ ГИПС»

Что важно, подобная оптимизация не идет в ущерб теплотехническим характеристикам объекта, так как принцип слоистой конструкции, реализованный в системе КНАУФ АКВАПАНЕЛЬ® Наружная стена, предоставляет достаточное пространство для применения эффективной изоляции.

Даже с учетом выполнения этих работ конструкция КНАУФ АКВАПАНЕЛЬ® Наружная стена устанавливается быстрее, чем традиционные материалы для наружных стен. Это позволяет оперативно (прирост скорости составляет порядка 27%) закрывать тепловой контур здания и приступать к финишной отделке объекта.

Коттедж, город Иркутск. Фото предоставлено ООО «КНАУФ ГИПС» Коттедж, город Иркутск. Фото предоставлено ООО «КНАУФ ГИПС»

Кроме того, применение системы КНАУФ АКВАПАНЕЛЬ® Наружная стена положительным образом сказывается и на качестве строительства за счет высоких утилитарных и технологических характеристик цементных плит АКВАПАНЕЛЬ®, входящих в состав решения. Их отличает 100% влагостойкость, негорючесть, устойчивость к экстремальным атмосферным воздействиям.

Клуб-ресторан, город Ленинск-Кузнецкий. Фото предоставлено ООО «КНАУФ ГИПС» Клуб-ресторан, город Ленинск-Кузнецкий. Фото предоставлено ООО «КНАУФ ГИПС»

Материал также ценится за прекрасные формообразующие возможности — его можно гнуть в сухом виде, без предварительного увлажнения, создавая таким образом поверхности радиальной или лекальной кривизны так же легко, как и прямолинейные. Они совместимы с любым типом финишной отделки, будь то декоративная штукатурка, краска, клинкерная плитка, натуральный или искусственный камень. Вариантов может быть множество, поскольку цементные плиты способны выдерживать облицовку весом до 40 килограммов на квадратный метр.

Аквапарк, город Новосибирск. Фото предоставлено ООО «КНАУФ ГИПС» Аквапарк, город Новосибирск. Фото предоставлено ООО «КНАУФ ГИПС»

В какой бы стране ни работала сотрудничающая с КНАУФ строительная организация, ее специалисты всегда могут рассчитывать на получение полномасштабного сервисного пакета, который включает в себя готовые альбомы технических решений и проработанные спецификации, консультационную помощь при планировании и производстве работ. В случае необходимости специалисты компании КНАУФ готовы предоставить расчеты несущей способности системы и предварительные данные по расходу материалов для конкретного объекта.

Также компания организует учебные курсы по применению и монтажу комплектных систем КНАУФ АКВАПАНЕЛЬ®.

ПРИВЛЕКАТЕЛЬНАЯ НАРУЖНОСТЬ

Список фасадных работ, в которых с успехом применяются цементные плиты, также впечатляет. В первую очередь, из них делают обшивку каркасных конструкций под финишное покрытие. При возведении каркасных домов цементные плиты чаще всего выступают в дуэте с OSB (этот материал играет роль силовой обшивки). С помощью цементных плит сегодня также обновляются фасады кирпичных и блочных домов – для такой реновации необходимо собрать подконструкцию из стальных или деревянных направляющих.

Цементные плиты создают ровное основание для любой фасадной отделки – но чаще всего для нее используется тонкий наружный штукатурный слой или облицовка плиточными материалами (например плитка под кирпич). Если плитами обшиты балки, системы воздуховодов, свесы крыш, то поверхности можно просто покрасить – для этого понадобится лишь тонкослойное шпаклевание и устойчивая к атмосферным воздействиям фасадная краска.

Еще одна популярная сфера применения АКВАПАНЕЛЬ® Цементная плита Универсальная – обшивка балконов и лоджий. В случае, когда стены и потолки балкона частично остаются открытыми, а основное пространство утепляется и присоединяется к объему квартиры, нет нужды использовать разные материалы. В утепленных лоджиях цементные плиты обеспечивают стопроцентную влагоустойчивость – а также отсутствие набухания, трещин, плесени и грибка. И значительно экономят квадратные сантиметры площади – по сравнению, например, с пеноблоками, из которых домашние мастера часто выкладывают дополнительный контур для утепления. Применение плит сбережет место – и позволит выбрать любую отделку: керамогранит, природный камень, мозаику.

Преимущества использования OSB плит для наружной отделки

  • высокая прочность,
  • экологичность, натуральное происхождение сырья,
  • хорошие изоляционные показатели,
  • хорошая влагостойкость благодаря наличию в составе воска,
  • устойчивость к образованию плесени и грибка,
  • устойчивость к негативному воздействию внешних факторов, таких как резкие перепады температур, повышенная влажность, солнечное излучение и т.д.,
  • устойчивость к атаке грызунов и насекомых,
  • не меняет свою форму со временем,
  • практически не имеет дефектов (пустот и неровностей),
  • большие размеры,
  • простота монтажа,
  • легкая обработка, сопоставимая с деревом, и способность удерживать крепёж,
  • низкая стоимость.

Предлагаемые нами плиты OSB отличаются высоким качеством и имеют минимальные допуски по толщине, длине и ширине. Благодаря этому обшивка дома данным материалом будет иметь ровные плоскости без перепадов и аккуратные технологические зазоры.
